现场调试HART变送器、阀门定位器的时候，你有没有遇到过TREX2手操器可以正常连上仪表，通讯显示正常，但是部分菜单看不到，校准功能消失，部分参数无法修改，新出厂仪表直接识别成通用设备。

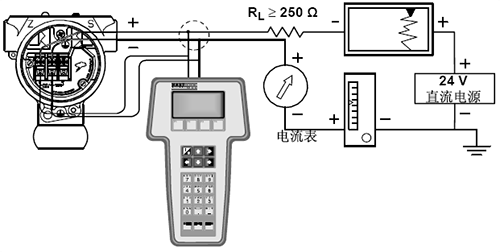

你的第一反应是不是怀疑手操器硬件损坏、回路故障，反复检查接线、回路电阻、24V供电，折腾大半天，问题依旧。实际上，现场这类故障80%以上的根源，就是DD文件(DeviceDescription，设备描述文件)版本不匹配或者缺失。
昌晖仪表在本文深入聊聊DD文件的底层作用，区分手操器通用HART模式与DD完整模式，梳理哪些场景必须更新DD文件，同时补充导入失败、二手手操器的采购避坑要点等相关知识。
1、什么是DD文件(设备描述文件)？
DD文件就是HART仪表和手操器之间的翻译字典。
HART协议是一套通用的数字通讯标准，仅仅规定基础的读写框架。不同品牌、不同型号HART仪表(比如变送器、阀门定位器等)其内部参数、菜单路径、校准逻辑、诊断项各不相同。每一款仪表，仪表厂家都会配套专属DD文件，里面完整记录这款仪表全部菜单、参数单位、校准步骤、报警代码、诊断信息。
如果没有对应DD文件：手操器只能进入【通用HART模式】，仅读写最基础的量程、位号、4‑20mA输出。高级功能，传感器微调、阀门整定、报警设置、设备诊断、次级变量读取全部无法调用。
导入正确DD文件：手操器可以完整读取这台仪表全部原生菜单，原厂校准、高级组态、故障诊断全部正常展示，实现仪表全部功能，菜单布局和仪表原厂定义一一对应。

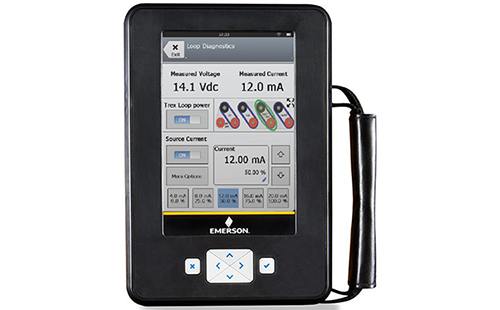

关键点：DD文件属于仪表厂商提供。艾默生TREX2手操器出厂预装两千多款主流仪表DD库。手操器S/P服务权限，就包含DD库定期更新的权益。服务到期之后，手操器内部已经装好的DD可以继续使用，但是不能下载新增、新版DD文件，无法适配后续新款仪表。
补充：DD文件后缀一般为.ddl，不要和固件、系统升级包混淆，二者属于完全不同的文件。
2、手操器通用HART模式和DD完整模式对比
若果现场工程师分不清通用HART模式和DD完整模式模式，拿通用模式做校准，找不到菜单，可能会认为手操器硬件故障。
①通用HART模式(无对应DD)
手操器在通用HART模式下可以读取PV过程变量、修改上下限量程、修改TAG位号、设置4‑20mA输出、回路测试；不能对仪表零点Trim传感器校准、阀门定位器自动整定、读取设备硬件诊断信息、次级变量、高级报警参数、仪表固件升级相关操作。手操器通用HART模式大多在紧急抢修，只需要临时修改量程，通用HART模式可以临时救急，但是不能做校验、整定工作。
②DD文件完整匹配模式
手操器在DD完整模式下全部菜单解锁，原厂全部调试、校准、诊断功能正常使用，可读取传感器温度、回路阻抗、设备累计运行时间等大量诊断信息。这里说一个真实现场案例：化工现场调试费希尔DVC6200定位器，手操器通讯连上，但是找不到阀门自动整定菜单，一直报错，导入对应版本DD文件后，全部功能正常显示。
3、什么情况下手操器需要更新DD文件？
①调试新款出厂仪表
仪表厂家持续迭代硬件固件，优化算法、修复BUG，手操器内置旧DD库识别不全。这时这台仪表和手操器通讯正常，菜单缺失，部分参数乱码，设备显示为“Generic HART”通用HART设备。这时需要导入最新DD文件。
②仪表做过固件升级
工厂对变送器、定位器现场升级固件之后，旧DD不再适配。哪怕是同一台旧仪表，固件更新后，旧DD会出现功能异常、菜单错乱，需要配套新版本DD文件。
③调试其他品牌第三方HART仪表
TREX2出厂自带大量罗斯蒙特设备DD库；调试横河、川仪、费希尔、ABB等第三方仪表，如果机器内部没有预置对应DD文件，就要手动导入。
④手操器使用年限久，DD库版本老旧
手操器使用多年，大量新型号仪表陆续上市，老DD库识别不了新设备。有S/P在保服务，就可以通过Upgrade Studio软件在线更新完整DD库。
⑤维修更换仪表主板
变送器、定位器维修更换主板硬件，内部固件版本随之改变，原有DD文件适配失效，需要更新。
⑥HART协议版本升级
仪表从HART5升级HART7、HART8，协议结构更新，老旧DD库会出现兼容性异常，必须更新DD文件。
⚠️注意：如果仪表只是简单修改量程、查看工艺参数，DD文件可以不用更新，通用HART模式可以临时应急。但是做校准、阀门自动整定、故障深度诊断，必须匹配对应DD。
4、TREX2手操器DD文件获取与导入方式
①在线批量更新(需要有效的S/P服务授权)手操器USB连接电脑，打开UpgradeS tudio软件，网络正常，直接同步官方DD库，批量新增全部设备描述文件，适合厂区多台仪表日常维护。
②手动导入单个DD文件
没有网络环境，拿到仪表厂家提供的DD(*.ddl)文件，通过Upgrade Studio软件，选择Import Device Description导入，填写协议、厂商、型号信息，导入到手操器，适合现场离线调试单台特殊仪表。
5、手操器DD文件导入失败常见原因
①DD文件版本和仪表固件不匹配；
②文件来源非原厂，DD文件损坏；
③导入页面厂商、型号、协议信息未完整填写；
④手操器存储空间已满，需要清理长期不用的老旧DD文件。
选购二手手操器避坑要点
市面部分二手、翻新TREX2手操器，原厂S/P服务已经过期。机器内部原有DD还能用，但是无法下载任何新DD文件。遇到新款仪表，直接只能通用模式工作。很多采购前期只看硬件，忽略软件服务有效期，到货之后才发现隐患。
6、关于TREX2手操器DD文件的四个误区
误区1：能通讯，DD文件就没问题
通讯只是回路电气连通，通讯正常≠DD匹配，这是现场最高发误区。回路电压、电阻达标就可以通讯，但是翻译字典不匹配，高级功能直接缺失。
误区2：DD文件版本越高越好
讲究DD文件版本适配，不是一味追求最新。老款仪表，强行安装过高版本DD文件，也会出现菜单错乱、参数读取异常。优先匹配仪表固件对应的DD版本。
误区3：DD文件可以网上随便找
DD文件由仪表原厂发布，非第三方渠道的DD。使用网上找的非原厂DD文件，容易出现参数错乱，错误写入仪表，造成设备异常。应尽量向仪表厂家索要原版DD文件。
误区4：硬件完好，DD库可以无限更新
DD库更新权限绑定手操器S/P软件服务，服务到期，不再支持官方下载新DD文件，原有DD文件可以继续使用。
7、现场快速判断手操器DD文件是否生效小技巧
手操器连接仪表之后，看手操器设备信息页面：
①显示完整具体仪表型号、全套原生设备菜单→DD加载成功
②显示Generic HART/通用HART设备→DD缺失或者版本不匹配
快速排查顺序：确认回路通讯正常→查看设备识别名称→判断DD是否生效；不要一上来就怀疑仪表硬件损坏。
8、采购手操器时的DD文件选型
①选购手操器，除了看C/L模块、防爆版本，一定要确认S/P服务有效期，直接决定后期DD库更新权限。
②采购二手手操器，重点确认服务是否已经过期，过期机器只能使用内置旧DD，后期调试新款仪表会受限。
③项目现场第三方仪表多，提前确认手操器是否预置对应DD文件，避免到现场无法完整调试。
总结
DD文件就是HART仪表的翻译字典。通讯正常不等于DD正常。简单改量程，通用HART模式可以应急；做零点校准、阀门自动整定、故障深度诊断，必须要有匹配的DD文件。
TREX2手操器S/P服务不只是固件升级，核心权益就包含DD库持续更新。运维现场遇到菜单不全、功能缺失，优先排查DD文件，避免盲目怀疑硬件故障，减少现场无效返工。
