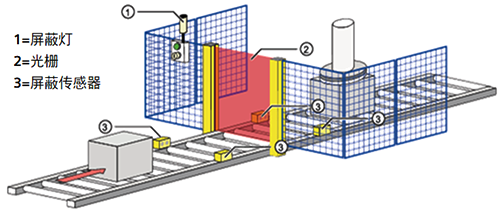

1、安全光栅基础结构
安全光栅也叫安全光幕，核心由发射器、接收器两大主体组成，配套供电线路、CP同步线、信号输出线：
①发射器：纵向排布多组红外发射管，持续射出红外光轴；
②接收器：对应接收每一束红外光线；
③CP同步线：实现收发两端通信同步，统一光束收发时序，抵御外界光源干扰；
④供电：DC24V工业供电，输出分NPN、PNP两种类型开关量信号，接入安全继电器、PLC急停回路，控制设备停机。
安全光栅按照光轴间距按，可分为三类防护规格：
①10mm光轴间距：手指防护型，可检测细小手指侵入，精密设备高危工位常用
②20mm光轴间距：手掌防护型，适配多数冲压、裁切设备常规防护
③40mm光轴间距：手臂防护型，检测手臂、大件物料闯入，适用于开阔防护区域
2、安全光栅工作原理
发射器逐条发射红外光束，接收器接收光束形成完整的光幕防护区域：
①无物体遮挡：所有光轴顺利被接收器接收，光幕输出安全导通信号，设备可正常启动、运行；
②肢体/工件遮挡任意一条光轴：对应光路中断，接收器接收不到光线，光幕立刻切断输出信号，向安全回路发送停机指令，冲床、注塑机、机械手等设备紧急停止，规避人员挤压、剪切安全事故。
③同步线的关键作用：让发射器、接收器同步工作，避免太阳光、车间照明灯、其他红外设备造成光束误判，大幅降低误触发概率。
3、六种常见安全光栅故障处理
【安全光栅故障1】：安全光栅上电直接报错锁定，设备无法启动
【主要原因】：
①DC24V供电不达标，电压偏低、电源线压降大、正负极接反；
②CP同步线松动、断线、接线错误，收发单元失去同步；
③发射器或接收器内部硬件损坏。
【处理措施】：
①万用表测量供电电压，控制在23–25V区间，修正电源正负极接线；
②检查同步线端子，重新压接、修复断线；
③对调发射器、接收器供电测试，若故障跟随模块转移，直接更换故障单元。
【安全光栅故障2】：没有物体遮挡，光幕频繁误停机、误触发
【主要原因】：
①阳光、红外灯具直射接收器镜头，干扰红外接收；
②安装支架偏移、两端不平行，光轴对位偏差；
③变频器、伺服电机电磁干扰，动力线和光幕信号线同槽敷设；
④金属台面、工件反光，反射红外光线干扰光路。
【处理措施】：
①接收器加装遮光罩，规避直射强光；
②校正支架，保证发射器、接收器互相平行，光轴精准对应；
③信号线单独穿金属管布线，远离动力电缆，线缆加装抗干扰磁环；
④高反光区域粘贴哑光贴纸，消除反射光路。
【安全光栅故障3】：物体遮挡光幕，设备仍持续运转（高危故障）
【主要原因】：
①镜头附着油污、粉尘、切削液，红外光可以穿透脏污，接收器依旧收到信号；
②NPN/PNP选型、常开常闭接线和后端安全回路不匹配；
③内部部分光轴收发管老化损坏；
④安全继电器、PLC程序逻辑异常。
【处理措施】：
①使用无尘布+无水酒精擦拭收发端透镜；
②核对输出类型，修改接线适配回路；
③分段遮挡各条光轴，确认损坏通道，更换光幕；
④短接光幕输出端子，排查后端控制系统故障。
【安全光栅故障4】：上下位置遮挡可停机，中间区域遮挡无响应
【主要原因】：中间段光轴镜头积污、收发管老化；支架变形导致中间光路错位。
【处理措施】：清洁镜头、微调支架校准光路；故障依旧则更换整套光幕。
【安全光栅故障5】：同步线断线，光幕直接锁机停机
【原因说明】：收发单元失去同步校验，光幕判定系统故障，强制触发安全锁定，属于合规安全机制，不可屏蔽。
【处理措施】：维修或更换同步线，断电重启光幕即可恢复；严禁短接同步线、屏蔽该保护功能。
【安全光栅故障6】：现场震动导致光幕间歇性停机
【主要原因】：支架固定不牢、接线端子虚接，震动造成光路偏移、线路瞬时断开。
【处理措施】：加固支架紧固螺栓，重新压接接线端子，线缆预留弯折余量抵消震动拉扯。
4、安全光栅日常使用注意事项
①每班巡检安全光栅镜头洁净度，油污粉尘及时清理；
②每月开展安全光栅全行程遮挡测试，核验停机功能可靠；
③动力电缆、光幕信号电缆分开布线，降低电磁干扰；
④禁止短接光幕输出强行屏蔽安全防护，极易引发重大人身事故。
