在艾默生DCS系统(如DeltaV或Ovation)中进行联锁投退(Interlock Bypass/Override)是涉及工艺安全的关键操作,需严格遵循安全规程。以下是DeltaV或OvationDCS系统联锁投退操作指南和注意事项。
艾默生DCS系统联锁投退的核心目的
1、临时绕过
特定联锁条件(如液位低停泵、温度高关阀),用于设备维护、调试或工艺调整。
2、严禁
用于规避正常安全保护或长期运行!
艾默生DCS系统联锁投退操作步骤
1、联锁投退(以DeltaV SIS系统为例)
①权限登录
使用具备SIS工程师(SIS Engineer) 或安全管理员权限的账户登录。
②定位联锁点
在DeltaV SIS Management Console或Control Studio中找到目标联锁逻辑(如××-123A)。
③选择投退方式
◆在联锁模块中选择Override→设定安全状态值(如强制阀门为关闭)
◆右键点击联锁点→选择Bypass→填写原因/时限。
◆旁路(Bypass)
临时屏蔽单点联锁(如一个液位开关)。
◆强制超驰(Override)
覆盖整个联锁回路(需更高权限)。
④确认与标记
投退后,联锁点状态变为黄色(旁路)或紫色(超驰),并触发系统告警。
⑤恢复联锁
手动执行Release Bypass/Override或等待预设超时自动恢复。
2、操作员站临时投退(紧急情况)
在操作画面点击联锁图标→输入权限密码→选择Bypass→填写原因(需工艺人员确认)。
Ovation系统联锁投退操作步骤
1、在Ovation Developer Studio中定位联锁逻辑块(如 Trip Module)。
2、右键选择 **Bypass**→设置旁路条件(如固定输入值)。
3、通过Ovation Operator Station监控旁路状态(标记为黄色闪烁)。
4、恢复时选择 **Clear Bypass**。
艾默生DCS系统联锁投退的关键安全规范
⚠️高风险操作!必须遵守:
1、双重授权
需工艺工程师+安全工程师共同确认,签署《联锁投退作业票》。
2、风险评估
分析投退后可能的风险(如失去高压保护、物料泄漏),制定应急预案。
3、能量隔离
投退前必须执行LOTO(上锁挂牌) ,隔离设备能量源。
4、时限管理
设置最大投退时间(如2小时),超时自动恢复联锁。
5、禁止行为
❌同时投退多个关联联锁
❌在正常运行时投退安全联锁
❌未恢复联锁即启动设备
艾默生DCS系统联锁投退操作后必须步骤
1、现场挂牌
在操作站和现场设备悬挂“联锁投退中”警示牌。
2、通知全员看
广播告知中控、巡检、维修人员当前联锁状态。
3、实时监控
投退期间专人对关键参数(如压力、温度)持续监视。
4、恢复验证
恢复联锁后,测试触发条件(如模拟信号触发停泵),确认功能正常。

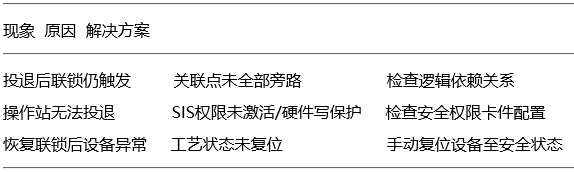

艾默生DCS系统联锁投退常见问题处理
艾默生DCS系统联锁投退管理要求
1、变更管理(MOC)
联锁投退需走 MOC流程 ,批准后执行。
2、审计追踪
所有操作自动记录在DeltaV Audit Trail或Ovation Event Journal
3、定期演练
每季度模拟联锁投退流程,验证团队响应能力。
3、终极原则
联锁是安全的最后防线,投退必须如履薄冰!
联锁投退操作前默念:
◆markdown
◆markdown
◆复制
◆权限是否合规?→风险是否评估?→隔离是否到位?→预案是否准备?
艾默生DCS系统联锁投退详细规范参考
①DeltaV :《DeltaV SIS操作手册》 Chapter 9
②Ovation :《Ovation Safety Manager指南》 Section 6.3
③国际标准 :IEC 61511/ANSI/ISA 84.00.01
