气动调节阀三断保位的实现原理

2025/6/18 7:23:59 人评论次浏览分类：控制阀文章地址：http://yunrun.com.cn/tech/6126.html

在某些特殊场合，基于安全生产需求，要求气动调节阀在断电、断气、断信号时，阀门保持在故障前的位置，即三断保位(故障闭锁)。
气动调节阀三断保位的实现就是在三断(断电、断气、断信号)的任意状态发生时，对阀门气路进行有效关闭，利用气动执行器的气密性，将阀门定位在故障发生时的阀位状态。

根据不同功能的阀门定位器，通过配置不同的附件来实现三断保位功能。

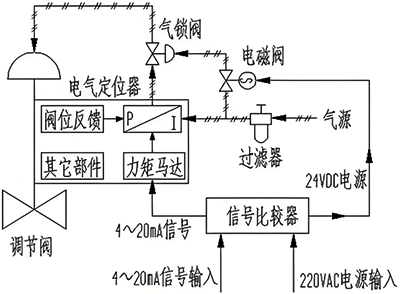

1、不带保位功能的定位器三断保位实现方式
4-20mA控制信号输入中断时，信号比较器切断电磁阀电源，电磁阀关闭，气锁阀失气切断气路，气动执行器气路封闭以保持阀位。气源中断时，气锁阀切断气路以保持阀位。电源中断时，信号比较器切断电磁阀电源，电磁阀关闭，气锁阀失气切断气路以保持阀位。

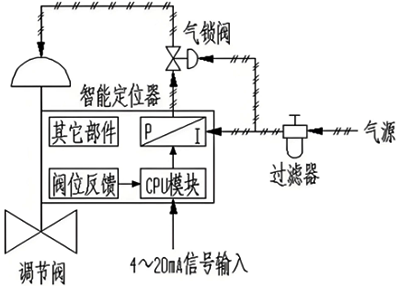

2、带保位功能的定位器三断保位实现方式
4-20mA控制信号输入中断时，带保位功能的定位器(比如ABB/西门子)CPU模块保持断信号前输出状态以保持阀位。气源中断时，气锁阀切断气路以保持阀位。二线制定位器电源叠加在4-20mA信号中，断电或断信号可以理解是一个概念。

对于一般的自身没有三断保位功能的定位器，传统的做法是增加失电比较器和电磁阀，一旦断电(或断信号)，失电比较器工作，输出信号将连接在执行器进气口的电磁阀关闭，实现二断保位，如实现三断保位，再增加一个气锁阀。这样，间接地增加了用户的投资和维护费用，降低了系统的可靠性。
