造成西门子阀门定位器喘震的原因

2025/6/4 20:31:32 人评论 次浏览 分类:控制阀  文章地址:http://yunrun.com.cn/tech/6101.html

仪表工平时对仪表检查或巡检时,会遇到西门子定位器发出突突突的声音,发出这样的声音是阀门定位器的工作原理决定的。

西门子阀门定位器在使用过程中,其背部的反馈杆旋转的角度,通过内部电位计相连获取阀门行程位置,通过给定值与实际阀位比较,当存在偏差,主板会提供一个脉冲信号到气动模块,气动模块调节气缸内部的气量,使阀门具有调节功能。当阀位需要调节时内部的气动模块会发出突突突的声音,调节气缸内的气量来调节阀位,达到给定值保持恒定后,气动模块就停止工作。阀门保持设定的开度。

西门子定位器是一款智能定位器,使用的是该公司独有的专利技术,通过主板的控制信号使压电晶体在电场作用下产生形变的现象,制作成气动模块,该模块称之为压电阀。是西门子定位器内部气动终端模块,根据控制信号来调节气量的大小。该定位器几乎能与任何阀门配套使用,适用于所有场合,还可根据使用情况进行私人配置,易于维护,调试简单,具备扩展诊断能力,集所用功能/性能于一身的善良定位器。

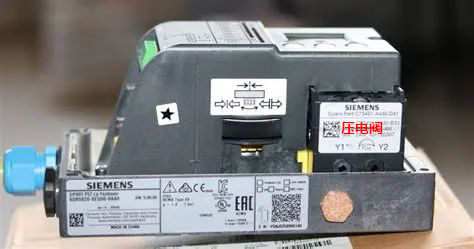

压电阀在定位器内部的位置

通过西门子阀门定位器工作原理得知,调节气量是通过压电阀来调节,当出现一些漏气等现象影响到了压电阀,压电阀会不断地动作来调节气量并发出突突突的声音。这也就是定位器喘震的由来。

阀门定位器喘震在工业生产中是一种常见的故障现象。具体表现是:给阀门开度50%,定位器输出气信号进入气缸,定位器达到50%的给定值与反馈值一致,就会进入西门子定位器的死区(就是组态菜单的第34项),压电阀停止动作,阀位保持不动。当偏差超出死区,阀位不能稳定在50%并以±4%的阀位波动,定位器为了让阀门开度定在50%,就会不停地补充气信号或排气。宏观表现是定位器自己会经常发出排气补气的突突声,这时观察定位器上显示的阀位;到了50%又稳定不了,像跳楼机一样陷入突然升空又急速落地的恶性循环。

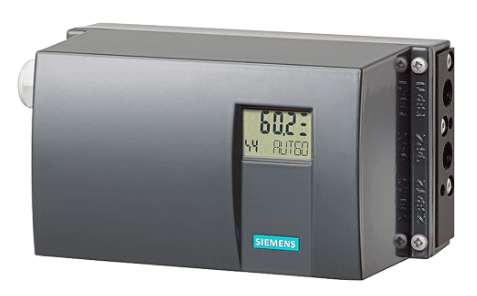

西门子阀门定位器

与品牌无关,通常造成阀门定位器喘震的原因可以分为以下几点:


1、定位器或执行机构存在漏气 定位器气源输出到气缸之间是否存在漏气点,如气源管接头,气源管,气缸缸体或膜片及活塞部位,如果有漏气,气缸内的压力就会降低,阀位就会发生偏移,当阀位和控制指令偏差大于死区后,定位器会重新调整消除偏差,如此往复就会出现震荡,这种震荡多数在控制点一侧震荡。


2、定位器和阀门连接机构松动 定位器和阀门之间连接的机械连接机构是否有松动或间隙过大,匹配不紧密,连接件变形等情况。


3、超调引起的震荡。 当定位器输出气量和气缸或增压器不匹配时,容易出现超调震荡。单独拎出来说一下这个超调,最常见的超调震荡是阀门的填料太紧,阀杆与填料的摩擦力过大会使定位器输出一个很高的压力把阀门打开,然后再排出。可以适当调节填料的松紧来解决。 西门子定位器的压电阀侧面有气流调节器,可以调节气流调节器,适当减小输出气源通量。也可以适当降低供气压力,或减小增压器的增益。


4、电位计电阻不稳定 位置检测用电位计在振动场合磨损或长时间不动作引起的接触电阻不稳定,引起阀位检测不正确。需要更换电位计。


5、使用的执行机构前后压差过大 执行机构设计选型不当,推力不够,阀门前后差压变化引起震荡。需要更换更大推力的执行机构。


以上分析都是在控制指令为固定值前提下的,如果上位控制系统为自动调节状态,还需要检查是否由于PID调节参数不合理造成的震荡,此情况和定位器无关。
