1、初始导通阶段
电源接通瞬间，两个晶体管(如NPN和PNP型)因电容充电延迟均处于截止状态。随着电容充电，当任一晶体管基极电压达到导通阈值时(如0.7V)，该管导通，并通过正反馈迅速使另一管导通。
2、饱和与状态翻转
晶体管导通后进入饱和，电容被快速充电至接近电源电压，导致集电极电位突变(如从5V骤降至接近0V)。
电容电压不能突变，迫使互补晶体管基极电位反向偏移(如从0.7V降至负压)，触发截止过程。
电容放电与周期重复晶体管截止后，电容通过大阻值电阻缓慢放电。当放电使基极电位再次达到导通阈值时，原截止管导通，进入下一周期。放电时间常数(由RC参数决定)直接控制振荡频率。
3、关键设计要素
①互补晶体管对：NPN与PNP管的互补特性确保交替导通，如2SC1815与2SA1015是常用配对。
②正反馈网络：通过集-基极间电容或电阻实现相位反转，满足振荡条件。
③谐振回路选择：高频应用采用LC谐振回路，低频则使用RC充放电网络。

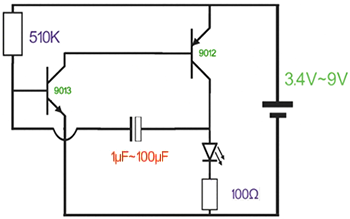

例如，在互补多谐振荡器中，两管交替饱和/截止会产生方波输出，通过调整R或C值可精确调频。这种电路广泛用于脉冲信号发生器和开关电源的时钟模块中。
