常用仪器和工具使用(二)介绍钳形电流表和万用表的使用及注意事项,促进仪表维修人员技能的提高,有益于生产安全运行。

钳形电流表的使用

钳形电流表又称钳形表,是电流互感器的一种变形,其准确度较低,一般在2.5级以下,通常在不断开电路的情况下直接测量,其外形如图所示。
指针钳形电流表

钳形电流表使用方法及注意事项:
①根据被测对象不同,选择不同的钳形电流表。例如,测量交流电流时,应选用交流钳形电流表;测量直流电流时,则应选用交直流两用的钳形电流表。
②检查钳口开合情况,要求钳口可动部分开合自如,两边钳口结合面接触紧密。
③检查钳形电流表指针是否在零位,否则调节调零旋钮使其指向零。
④量程选择旋钮置于适当位置(若无法估计被测电流,应先用较大量程试测,再逐步换成合适的量程。对指针式表,应使指针偏转满刻度的2/3以上;对数字式表,应使读数最接近所选量程的上限值),不准在测量过程中切换电流量程开关。
⑤将被测导线置于钳形电流表钳口内中心位置即可读数,钳口必须闭紧。
⑥测量较小电流,为使读数准确,条件许可时,可将被测导线多绕几圈,再放进钳口进行测量,实际电流值等于钳形电流表读数除以放进钳口中的导线圈数。
⑦在变电所、配电所或动力配电箱内要测量母线排的电流时,为了防止钳口张开而引起相间短路,最好在母线排之间用绝缘板隔开。
⑧为了消除钳形电流表铁心中剩磁对测量结果的影响,在测量较大的电流之后,若立即测量较小的电流,应将钳口开、合数次,以消除铁令中的剩磁。
⑨测量结束后将量程选择旋钮置于最高挡,以免下次使用时不慎损坏钳形电流表。

万用表的使用

万用表又称多用表、三用表、万能表等,是一种多功能、多量程的携带式测量仪表,一般可用来测量交直流电压、直流电流和直流电阻等多种物理量,有些还可测量交流电流、电感、电容和晶体管直流放大系数等。

1、指针式万用表
指针式万用表的型号很多,但使用方法基本相同,现以MF30为例介绍万用表的使用方法及注意事项:
①测试棒要完整、绝缘要好。
②观察表头指针是否指向电压、电流的零位,若不是则调整机械零位调节器使其指零。
③根据被测参数种类和大小选择转换开关位置和量程,应尽量使表头指针偏转到满刻度的2/3处。如事先不知道被测量的范围,应从最大量程挡开始逐渐减小至适当的量程挡。
④测量电阻前,应先对相应的欧姆挡调零(即将两表棒相碰,旋转调零旋钮,示在0Ω处)。每换一次欧姆挡都要进行调零。如旋转调零旋钮指针无法达到零位,则可能是表内电池电压不足,需更换新电池。测量时将被测电阻与电路分开,不能带电操作。
⑤测量直流量时注意极性和接法:测直流电流时,电流从“+”端流入,从“-”端流出;测直流电压时,红表棒接高电位,黑表棒接低电位。
⑥读数时要从相应的标尺上去读,并注意量程。若被测量是电压或电流时,满刻度即量;若被测量是电阻时,则读数二标尺读数×倍率。
⑦测量时手不要触碰表棒的金属部分,以保证安全和测量准确性。
⑧不能带电转动转换开关。
⑨不要用万用表直接测微安表、检流计等灵敏电表的内阻。
⑩测晶体管参数时,要用低压高倍率挡(R×100Ω或R×1kΩ)。注意“-”为内电源的正端,“+”为内电源的负端。
⑪测量完毕后,应将转换开关旋至交流电压最高挡,有“OFF”档的则旋至“OFF”。
数字式万用表
2、数字式万用表

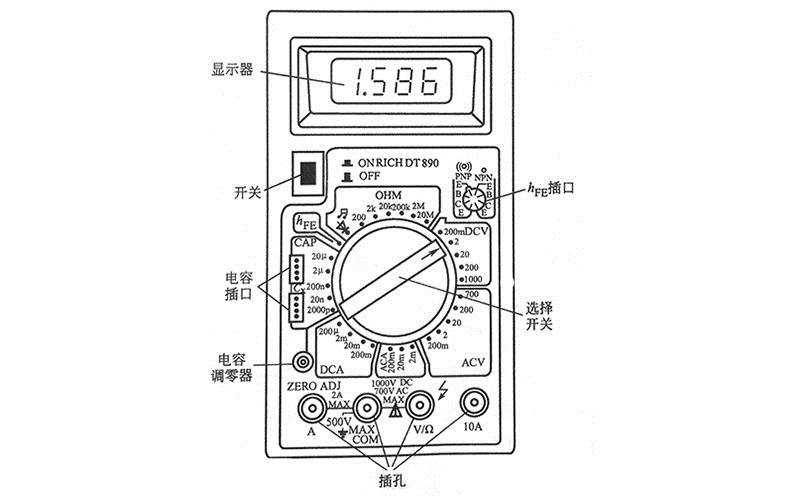

数字式万用表与指针式万用表相比有很多优点:灵敏度和准确度高、显示直观、功能齐全、性能稳定、小巧灵便,并具有极性选择、过载保护和过量程显示等。数字式万用表的型号也较多,下面以DT890为例介绍数字式万用表的使用方法和注意事项,图1-13为DT890数字式万用表面板图。
DT890数字式万用表面板图

操作前将电源开关置于“ON”位置,若显示“LOBAT"或“BATT”字符,则表示数字式万用表内电池电压不足,需更换电池,否则不可继续使用。
①交直流电压的测量
a、将黑表棒插入C0M插孔,红表棒插入V/Ω插孔。
b、将功能选择开关置于DCV(直流)或ACV(交流)的适当量程档(若事先不知道被测电压的范围,应从最高量程挡开始逐步减至适当量程档),并将表棒连接到被测电路两端,显示器将显示被测电压值和红表棒的极性(若显示器只显示“1”,表示超量程,应使功能选择开关置于更高量程挡)。
c、测试笔插孔旁的△表示直流电压不要高于1000V,交流电压不要高于700V。

②交直流电流的测量
a、将黑表棒插入COM插孔,当被测电流续≤200mA时,红表棒插入A孔,被测电流在200mA-10A之间时,将红表棒插入10A插孔。
b、将功能选择开关置于DCA(直流)或ACA(交流)的适当量程档,测试棒串入被测电路,显示器在显示电流大小的同时还显示红表棒端的极性。

③电阻的测量
a、将黑表棒插入COM插孔,红表棒插入V/Ω插孔(红表棒极性为“+”,与指针式万用表不相同)。
b、功能选择开关置于OHM的适当量程档,将表棒接到被测电阻上,显示器将显示被测电阻值。

④二极管的测量
a、黑表棒插入COM插孔,红表棒插入V/Ω插孔。
b、功能选择开关置于“二极管”挡,将表棒接到被测二极管两端,显示器将显示二极管正向压降的mv值。当二极管反向时,则显示“1”。
c、若两个方向均显示“1”,表示二极管开路;若两个方向均显示“0”,表示二极管击穿短路。这两种情况均说明二极管已损坏,不能使用。
d、该量程档还可作带声响的通断测试,即当所测电路的电阻在70Ω以下,表内的蜂鸣器发声,表示电路导通。

⑤晶体管放大系数hFE的测试
a、将功能选择开关置于hFE档。
b、确认晶体管是PNP型还是NPN型,将E、B、C三脚分别插入相应的插孔,显示器将显示晶体管放大系数hFE的近似值(测试条件是IB=10μA,UCE=2.8V)

⑥电容量的测量
a、将功能选择开关置于CAP适当量程挡,调节电容调零器使显示器为O。
b、将被测电容器插入“Cx”测试座中,显示器将显示其电容值。
