计数器 YR-GFTC

2017/2/10 12:48:07 人评论 次浏览 分类:频率转速仪  仪表地址:http://yunrun.com.cn/product/1252.html

YR-GFTC系列计数器采用全自动贴片封装工艺,具有很强的抗干扰能力,并具有多种输出功能和控制功能,多种计数模式,常与旋转编码器等配套运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

计数器特点
◆ 6位LED数码显示,显示范围宽
◆ 具有A、B两路计数输入,并还可带两路外部事输入
◆ 计数频率可达20KHz
◆ 具备“上下限报警”、“延时报警”、“报警延时复位”功能,带LED报警灯指示
◆ 支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
◆ 具备仪表按键清零功能
◆ 具备仪表上电复位状态设置功能
◆ 输出、电源、通讯相互之间采用光电隔离技术
◆ 具备多种外形尺寸及样式供用户选择
◆ 面板轻触式按键设置,参数设置断电永久保存 计数器仪表面板

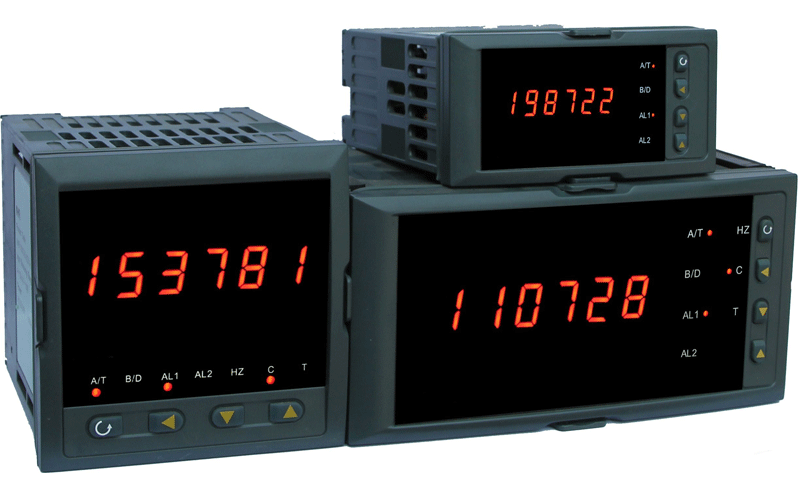

计数器旋转编码器配套计数器 96×48mm计数器

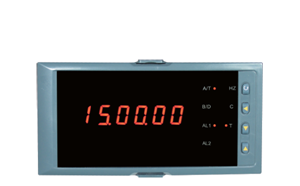

                       160×80mm                                             96×96mm                                               96×48mm

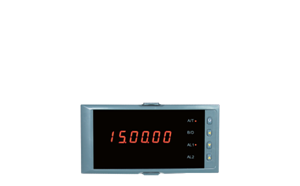

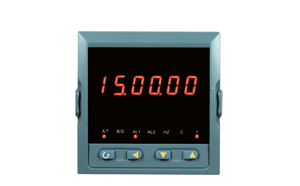

               型号:YR-GFTC803/823                        型号:YR-GFTC903/923                          型号:YR-GFTC403/423

指示灯状态指示
PV: 显示测量值;在参数设定状态下, 显示参数符号和参数值
A/T:PV显示A路时,指示灯亮
B/D:PV显示B路时,指示灯亮
AL1:A路报警指示灯
AL2:B路报警指示灯
Hz:备用
C: 计数器指示灯亮
T: 备用
注:外形尺寸为96×48mm时,无Hz、C、T指示灯。

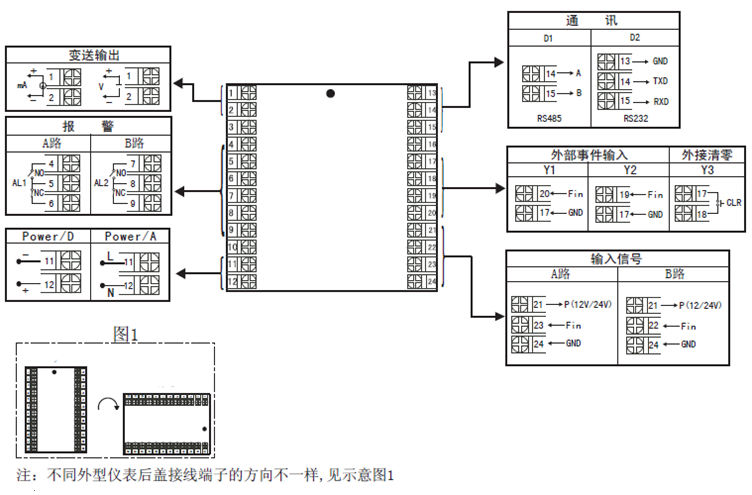

计数器接线图

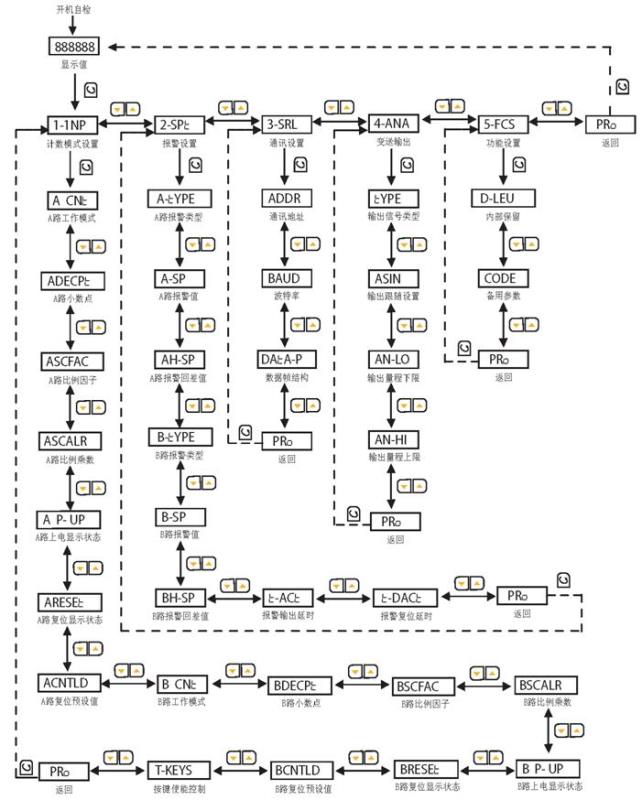

计数器参数功能

◆ 注:以上参数为仪表全部参数,如果不是全功能仪表,则未选功能所对应的参数将不予显示。例如:只有A路输入,BCNT=0,则B路参数将不显示。


计数器选型表
YR-GFTC①②-③④-⑤⑥-⑦⑧-⑨-⑩
①代码                                               仪表外形尺寸                                 说明
9                                                       96×96mm                                     开孔尺寸:92×92mm
8                                                       160×80mm                                   开孔尺寸:152×76mm
4                                                       96×48mm                                     开孔尺寸:92×45mm
②代码                                               控制作用                                        说明
03                                                     1路计数器+1限个报警                    可设置为上限或下限
23                                                     2路计数器+2限个报警                    可设置为上限或下限
③代码                                               通讯方式                                        说明
0                                                       无通讯                                           标准出厂配置
2                                                       RS232
8                                                       RS485
④代码                                               变送输出                                        说明
0                                                       无接口
2                                                       4-20mA (RL≤600Ω)
3                                                       0-10mA (RL≤1.2KΩ)
4                                                       1-5V   (RL≥250KΩ)
5                                                       0-5V   (RL≥250KΩ)
6                                                       0-20mA (RL≤600Ω)
⑤代码                                               第一路输入对应的报警                    说明
H                                                      上限报警
L                                                       下限报警
⑥代码                                               第二路输入对应的报警                    说明
N                                                      无第二路报警                                  控制作用代码“01”时必选项
H                                                      上限报警
L                                                       下限报警
⑦代码                                               数字量输入接口                              说明
N                                                      无外接按钮                                     标准配置
Y                                                       外接启动、停止、清零按钮
⑧代码                                               外部清零输入接口                          说明
N                                                      无外部清零                                     标准配置
Y                                                       外部清零按钮
⑨代码                                               馈电输出
N                                                      无馈电输出
P                                                       馈电输出
⑩代码                                               仪表电源                                        说明
T                                                       交流/直流100-240V供电                标准出厂配置
W                                                     DC24V供电
