计时器/定时器特点
◆ 6位LED数码显示,显示范围宽
◆ 计时器/定时器具备递增和递减两种计时方式
◆ 具备“定时报警”、“计时报警”功能,带LED报警灯指示;计时报警时,可选200ms脉宽同步输出,同时仪表将自动清零且停止报警,并重新开始计时
◆ 计时器/定时器支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
◆ 具备仪表按键启动、停止、清零功能操作,也可外接启动、停止、清零功能按钮
◆ 计时器/定时器的输出、电源、通讯相互之间采用光电隔离技术
◆ 计时器/定时器具备3种外形尺寸及样式供用户选择
◆ 面板轻触式按键设置,参数设置断电永久保存 计时器/定时器面板

计时器/定时器指示灯状态指示
PV:显示测量值;在参数设定状态下, 显示参数符号和参数值;A/T:计时功能时PV显示累计时间:分、秒、毫秒,指示灯亮/定时功能时PV显示当前时间:时、分、秒,指示灯亮;B/D:计时功能时PV显示累计时间:时,指示灯亮/定时功能时PV显示:年、月、日,指示灯亮;AL1:报警指示灯;AL2:备用;Hz:备用;C:备用;T:计时器指示灯亮。
◆ 注:外形尺寸为96×48mm的计时器/定时器,无Hz、C、T指示灯。

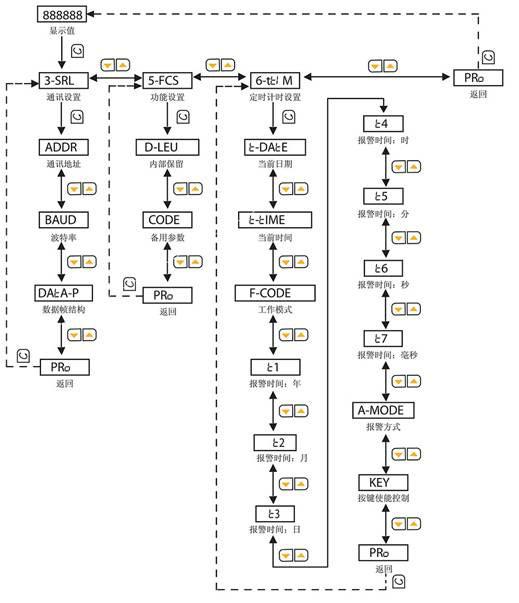

计时器/定时器参数功能

◆ 注:以上参数为仪表全部参数,如果不是全功能仪表,则未选功能所对应的参数将不予显示。
例1:选择计时功能时,参数“T1”和“T2”、“T3”无效,并且进入菜单设置时不显示“T1”和“T2”、“T3”。
例2:选择定时功能时,参数“A-MODE”无效,并且进入菜单设置时不显示“A-MODE”。

计时器/定时器选型
计时器 YR-GFTA①②-③④-⑤-⑥-⑦
定时器 YR-GFTB①②-③④-⑤-⑥-⑦
①代码 计时器/定时器外形尺寸
9 96×96mm(开孔尺寸:92×92mm)
8 160×80mm(开孔尺寸:152×76mm)
4 96×48mm(开孔尺寸:92×45mm)
②代码 控制作用
03 计时/定时+1限个报警
③代码 计时器通讯方式
0 无通讯
2 RS232
8 RS485
④代码 计时器脉宽输出
0 无输出
1 200ms脉宽输出
⑤代码 第一报警
H 上限报警
L 下限报警
⑥代码 外部事件输入
N 无外接按钮
Y 外接启动、停止、清零按钮
⑦代码 计时器电源
T 交流/直流100-240V供电
W DC24V供电

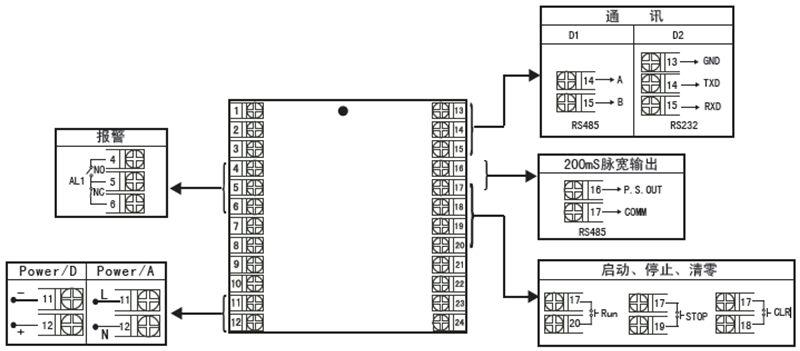

计时器/定时器接线图
