发电机指挥信号装置

2017/8/16 11:30:08 人评论 次浏览 分类:闪光报警仪  仪表地址:http://yunrun.com.cn/product/246.html

发电机信号指挥装置是昌晖仪表制造有限公司自主开发的新一代仪表,本装置采用先进的微处理器技术,采用模块化设计理念,按键采用触摸键,并由电子触发线路组成的闪光信号及声音提示。发电机指挥信号装置用于主控室和汽机控制室之间彼此传送命令和通知机组运行状况。一套完整的指挥系统配置为:在主控室和汽机间汽机控制室各装一台发送和接受命令的指挥信号装置。

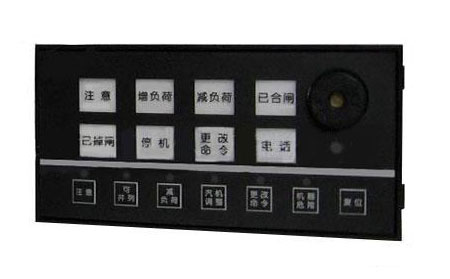

发电机信号指挥装置
发电机信号指挥装置性能及特点

1、主控制室发给汽机房的信号一般有下列八种(有八个按钮,显示汽机房发来的六个信号):
①注意;②增负荷;③减负荷;④已合闸;⑤已掉闸;⑥停机;⑦更改命令;⑧电话
2、汽机房发给主控制室的信号一般有下列六种(有六个按钮,主控室发来的八个信号):
①注意;②可并列;③减负荷;④汽机调整;⑤更改命令;⑥机器危险
3、发电机信号指挥装置外形尺寸为160mm×80mm,开孔尺寸:152mm×76mm。
4、通过串行通讯接口,发电机信号指挥装置可与DCS联接组成指挥信号联络系统,采用MODBUS通讯进行通讯,方便与各种带输入/输出通讯的设备进行双向通讯。
5、若现场接线出现断线、虚接,发电机信号指挥装置具有故障自诊断功能,以保证此联络装置安全、可靠、正常运行(即主控室与汽机间之间联络通讯3-4次不成功,仪表指示灯熄灭,同时蜂鸣器发出报警声)。
6、发电机信号指挥装置的两台仪表之间最远联络距离为500米,仅需两根线连接。
7、蜂鸣器在装置的面板上,可不用外接音响器。如果要外接音响器,音响器接在仪表接线端子22和23(外接音响器常开触点)上

电机指挥信号装置接线图

电机指挥信号装置接线图

                                 主控制室                                                        汽机控制室


接线补充说明
1、发电机信号指挥装置建议使用RVVP-2×1.0屏蔽电缆。
2、主控室仪表和汽机控制室仪表的信号通讯端子应一一对应接线。
2、仪表通常为AC220V供电.若需要220VDC供电或用户特殊需求,昌晖仪表制造有限公司可按照用户要求进行特殊订制。电机指挥信号装置
