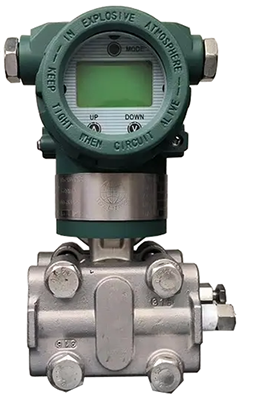

斯卢森S800型电容差压变送器的结构型式是目前全球压力/差压测量领域使用最广泛的一种。是微机械加工和强大的通讯功能完美的结合。尤其是在高静压、低差压场合提供了极高的测量精度和稳定性。
斯卢森S800变送器分类
1、斯卢森S800DR微差压变送器
2、斯卢森S800DP差压变送器
3、斯卢森S800HP高静压变送器
4、斯卢森S800GP压力变送器
5、斯卢森S800远传差压/压力变送器
6、斯卢森 S800AP 绝压变送器
7、S800LT 法兰式液位变送器
S800压力变送器特点
1、S800型变送器是目前成熟、可靠的差压测量产品及技术
2、斯卢森动态三膜片抗过载结构，可以在很高的静压下测量极低的差压
3、S800型变送器带Hart通讯协议
4、变送器正迁移500%；负迁移可达600%
5、S800型变送器在复杂、恶劣的工况条件下，安装方式多样化
供电电压：12-36VDC
防爆等级：dⅡCT5
输出信号：4-20mA,Hart数字输出
介质温度：-40-315℃
负载电阻：RL≤50（Vs—12），通讯需要250Ω的最少回路电阻
环境温度：-29-70℃
相对湿度：0-100%RH
电缆：屏蔽电缆
综合精度：±0.1%FS；±0.25%FS；±0.5%FS
阻尼：0.2S-1.67S可调
长期稳定性：±0.25%FS
电气接口：M20×1.5
零点温源：±0.2%FS/56℃
过程接口：见选型表，标准1/2NPT
耐振：±0.1%F.S(从15-2000HZ)
响应时间：＜2s
电源影响：＜0.005%FS/V
重量：6KG
外壳：压铸铝合金，表面环氧喷涂IP65
最大静压：32MPa

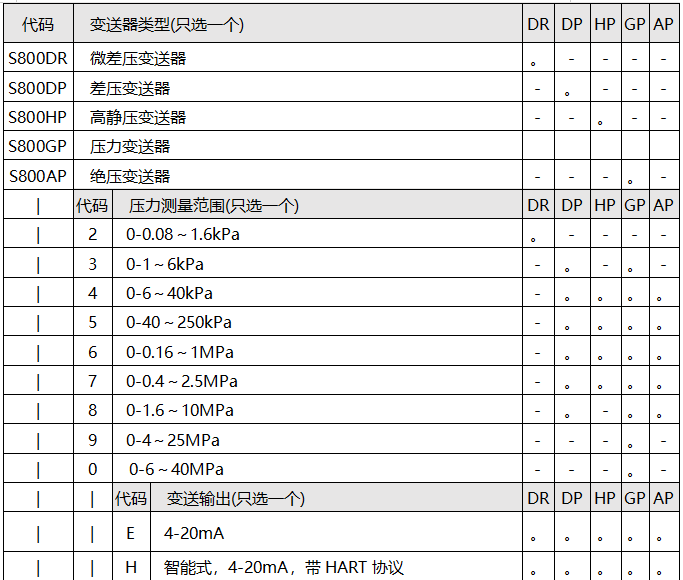

S800智能压力变送器型谱表（“—”表示不提供）
|
代码 |
变送器类型（只选一个） | DR | DP | HP | GP | AP | ||||||
| S800DR | 微差压变送器 | 。 | - | - | - | - | ||||||
| S800DP | 差压变送器 | - | 。 | - | - | - | ||||||
| S800HP | 高静压变送器 | - | - | 。 | - | - | ||||||
| S800GP | 压力变送器 | |||||||||||
| S800AP | 绝压变送器 | - | - | - | 。 | - | ||||||
| | | 代码 |
压力测量范围（只选一个）
|
DR | DP | HP | GP | AP | |||||
| | | 2 | 0-0.08～1.6kPa | 。 | - | - | - | - | |||||
| | | 3 | 0-1～6kPa | - | 。 | - | 。 | - | |||||
| | | 4 | 0-6～40kPa | - | 。 | 。 | 。 | 。 | |||||
| | | 5 | 0-40～250kPa | - | 。 | 。 | 。 | 。 | |||||
| | | 6 | 0-0.16～1MPa | - | 。 | 。 | 。 | 。 | |||||
| | | 7 | 0-0.4～2.5MPa | - | 。 | 。 | 。 | 。 | |||||
| | | 8 | 0-1.6～10MPa | - | 。 | - | 。 | 。 | |||||
| | | 9 | 0-4～25MPa | - | - | - | 。 | - | |||||
| | | 0 | 0-6～40MPa | - | - | - | 。 | - | |||||
| | | | | 代码 |
变送输出（只选一个）
|
DR | DP | HP | GP | AP | ||||
| | | | | E | 4-20mA | 。 | 。 | 。 | 。 |
。 |
||||
| | | | | H | 智能式，4-20mA，带HART协议 | 。 | 。 | 。 | 。 | 。 | ||||

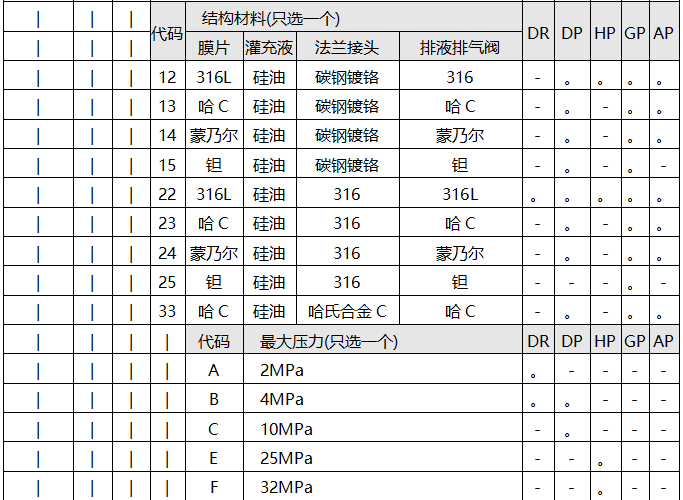

| | | | | | | 代码 | 结构材料（只选一个） | DR | DP | HP | GP | AP | |||
| | | | | | | 膜片 | 灌充液 | 法兰接头 | 排液排气阀 | ||||||
| | | | | | | 12 | 316L | 硅油 | 碳钢镀铬 | 316 | - | 。 | 。 | 。 | 。 |
| | | | | | | 13 | 哈C | 硅油 | 碳钢镀铬 | 哈C | - | 。 | - | 。 | 。 |
| | | | | | | 14 | 蒙乃尔 | 硅油 | 碳钢镀铬 | 蒙乃尔 | - | 。 | - | 。 | 。 |
| | | | | | | 15 | 钽 | 硅油 | 碳钢镀铬 | 钽 | - | 。 | - | 。 | - |
| | | | | | | 22 | 316L | 硅油 | 316 | 316L | 。 | 。 | 。 | 。 | 。 |
| | | | | | | 23 | 哈C | 硅油 | 316 | 哈C | - | 。 | - | 。 | 。 |
| | | | | | | 24 | 蒙乃尔 | 硅油 | 316 | 蒙乃尔 | - | 。 | - | 。 | 。 |
| | | | | | | 25 | 钽 | 硅油 | 316 | 钽 | - | - | - | 。 | - |
| | | | | | | 33 | 哈C | 硅油 | 哈氏合金C | 哈C | - | 。 | - | 。 | 。 |
| | | | | | | | | 代码 |
最大压力（只选一个）
|
DR | DP | HP | GP | AP | ||
| | | | | | | | | A | 2MPa | 。 | - | - | - | - | ||
| | | | | | | | | B | 4MPa | 。 | 。 | - | - | - | ||
| | | | | | | | | C | 10MPa | - | 。 | - | - | - | ||
| | | | | | | | | E | 25MPa | - | - | 。 | - | - | ||
| | | | | | | | | F | 32MPa | - | - | 。 | - | - | ||
| | | | | | | | | | | 代码 |

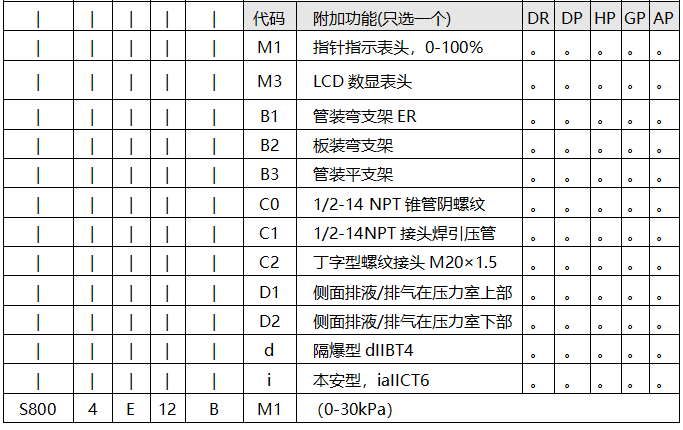

附加功能（只选一个）
|
DR | DP | HP | GP | AP | |
| | | | | | | | | | | M1 |
指针指示表头，0-100%
|
。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | M3 |
LCD数显表头 |
。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | B1 | 管装弯支架ER | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | B2 | 板装弯支架 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | B3 | 管装平支架 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | C0 | 1/2-14 NPT锥管阴螺纹 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | C1 | 1/2-14NPT接头焊引压管 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | C2 | 丁字型螺纹接头M20X1.5 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | D1 | 侧面排液/排气在压力室上部 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | D2 | 侧面排液/排气在压力室下部 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | d | 隔爆型dIIBT4 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | i | 本安型，iaIICT6 | 。 | 。 | 。 | 。 | 。 | |
| | | | | | | | | | | | | |||||||
| | | | | | | | | | | | | |||||||
| S800 | 4 | E | 12 | B | M1 | （0-30kPa） | ||||||
