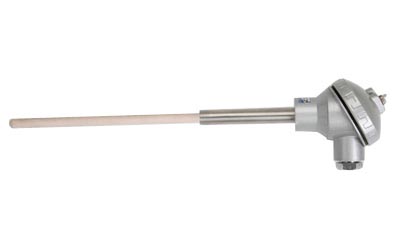

S型热电偶概述
铂铑10-铂热电偶俗称S型热电偶、单铂铑热电偶或贵金属热电偶。在装配式热电偶系列中具有准确度最高、稳定性最好、测温温区宽、使用寿命长等优点,长期最高使用温度为1300℃,短期最高使用温度为1600℃。
S型热电偶技术特性
1、S型热电偶正极(SP)的名义化学成分为铂铑合金,其中含铑为10%、含铂为90%,负极(SN)为纯铂。
2、S型热电偶最佳长期测温范围在800-1300℃左右,此时测量的精度最高,铂铑-10铂热电偶的使用寿命最长(铂铑热电偶在800℃以下测温准确度不高,而长期使用温度在1300℃以上极易导致贵金属热电偶损坏)。
3、贵金属热电偶偶丝直径国家标准为Ф0.5mm,允许偏差-0.015mm。S型热电偶丝材直径低于Ф0.5mm时对测温和精度都不影响,只是严重缩短贵金属热电偶使用寿命,贵金属热电偶价格也大幅降低。

通常情况下长度为1000mm的S型热电偶偶丝重量约为8.2g,丝材成本是决定贵金属热电偶价格的主要因素。市场
上常有偶丝直径Ф0.4mm单铂铑热电偶(Ф0.4mm偶丝的热电偶成本约为国标直径S型热电偶的64%)和直径Ф0.3mm单铂铑热电偶(Ф0.3mm偶丝的热电偶成本约为国标直径S型热电偶的36%)出售,这类热电偶实际通常使用寿命仅有正品热电偶的25%,使用者购买时觉得价格便宜,其中玄机在这里。

4、S型热电偶偶丝对污染非常敏感,被污染后丝材会变脆,极易断裂。铂铑热电偶一般选用非金属热电偶保护管
做外护管。装配式铂铑热电偶保护管通常有高铝管、刚玉管、3YC52钢管、GH30和GH3039钢管等。如果使用高温合金金属管做热电偶保护管,热电偶内部最好使用测量端封口的高铝或刚玉管做内保护管,防止贵金属热电偶偶丝被污染脆化,以便延长热电偶使用时间,降低使用成本。
5、在更换已损坏铂铑热电偶时不能直接将冷态的热电偶直接插入滚烫的炉膛内,这样因骤冷或骤热应会导致铂铑热电偶保护管断裂。最佳方法为热电偶预热后插入或随停炉时安装热电偶,让其炉子随逐渐升温。
6、S型热电偶与显示仪表或系统连接时必须使用Sc热电偶补偿导线。
7、昌晖仪表生产温度传感器严格按成熟生产工艺要求生产,产品不但拥有优良的内在品质,同时拥有和进口温度传感器般的外观。

8、因批量化生产和销售,昌晖仪表制造有限公司生产热电偶除了拥有优良的内在品质和外观品质外,其价格具有很强竞争优势,产品价廉物美。

选型举例
选型举例1:WRP-13010-1000
S型热电偶,无固定装置,外径为Ф16mm,热电偶保护管为单层高铝管,防水型接线盒,长度1000mm,II级

选型举例2:WRP-13110-1000
S型热电偶,无固定装置,热电偶直径为Ф25mm,热电偶保护管为双层高铝管,防水型接线盒,长度1000mm,II级

选型举例3:WRP2-13010-1100
S型双支热电偶,热电偶外径为Ф16mm,热电偶保护管为单层高铝管,防水型接线盒,长度1000mm,II级

选型举例4:WRP-23010-1000/850
-M27×2
S型热电偶,M27×2螺纹安装,热电偶直径为Ф15mm,热电偶保护管为单层高铝管,防水型接线盒,总长度1000mm,热电偶插入长度850mm

选型举例5:WRP-43010-1000/850
-DN80 PNI.6/1Cr18Ni9Ti
S型热电偶,法兰安装(法兰为DN80 PN1.6,不锈钢法兰),外径为Ф16mm高铝管,防水型接线盒,总长度1000mm
插入深度为850mm,II级
